Hướng dẫn lắp đặt đầu báo cháy Beam

Đầu báo khói beam, đầu báo cháy beam được xem là một trong những thiết bị sử dụng phương thức dò khói bằng cách phát hiện mức độ che phủ của tia sáng ở giữa đầu thu và đầu phát theo một tỉ lệ được đặt trước.

Đầu dò khói Beam

Dưới đây haiminhgroup sẽ cung cấp các kiến thức về nguyên lý và cách lắp đặt báo cháy, báo khói beam sẽ giúp cho bạn phần nào hiểu thêm về tính năng, công dụng cũng như cách triển khi lắp đặt thiết bị này

Nguyên lý hoạt động đầu báo khói beam GST

Đầu dò khói beam GST hoạt động theo nguyên lý bị chắn ánh sáng. Khi xảy ra cháy, khói từ đám cháy bay lên và đi vào khu vực bảo vệ, cắt ngang đường hồng ngoại của đầu dò sẽ làm suy giảm tín hiệu hồng ngoại tới đầu thu. Khi ngưỡng báo động làm mờ được đặt trước do đó đầu dò sẽ phát tín hiệu báo động cháy.

Thông số kỹ thuật đầu báo Beam

Điện đầu vào

• Nguồn cung cấp cho đầu báo Beam: 15VDC～28VDC.
• Dòng làm việc của đầu báo Beam ≤20mA.
• Dòng chờ: ≤12mA.
• Dòng báo cháy: ≤22mA.

Tiếp điểm ngõ ra báo cháy, báo lỗi

• Báo cháy: 28V/2A, thường hở, đóng khi báo cháy.
• Báo lỗi: 28V/2A, thường hở, đóng khi báo lỗi.

Mức độ nhạy

• Mức 1: độ nhạy cao
• Mức 2: Độ nhạy trung bình
• Mức 3: Độ nhạy thấp

Môi trường làm việc

• Nhiệt độ: -10°C～+50°C.
• Độ ẩm: ≤95%, không đọng hơi nước.

Vùng giám sát

• Diện tích tối  đa 14×100＝1400m2, chiều rộng tối đa 14m.
• Độ dài chùm tia: 8m～100m.
• Góc điều chỉnh: -6°～+6°
• Góc sai lệch đường truyền ánh sáng: ±0.5°

Hướng dẫn lắp đặt đầu báo Beam

Điều kiện, lưu ý trước khi lắp đặt

- Đầu báo làm việc theo nguyên tắc bị chắn ánh sáng. Tránh bất kì vật nào che chắn, di chuyển trong phạm vi đường truyền ánh sáng khi lắp đặt.

- Tường lắp đầu báo hoặc tấm phản xạ phải chắc chắn và phẳng.

- Đầu báo lắp dọc theo bức tường. Tường phải phẳng nhưng không bị ảnh hưởng bởi các nhân tố môi trường.

- Nếu đầu báo được lắp đặt trên giá đỡ dạng thanh kim loại thì đòi hỏi phải chắc chắn.

Không lắp đầu báo ở những nơi sau:

1. Chiều cao quá 40m.
2. Nơi không có mái che.
3. Chiều cao nhỏ hơn 1.5m.
4. Nơi có nhiều bụi, hơi nước.
5. Nơi sạch sẽ nhưng có thể bụi bẩn trong một vài trường hợp đựac biệt.
6. Nhiệt độ cao. Chú ý nhiệt độ mái nơi lắp thiết bị không quá 50℃ khi trời nắ
7. Nơi không thể bảo trì.
8. Nơi lắp đặc chụi tác động bởi rung động máy móc.
9. Vật thể cố định, di chuyển trong vòng 1m trong đường truyền ánh sáng.
10. Vùng có từ trường mạch

Lắp đặt đầu báo và tấm phản xạ sao cho khói có thể đến được vùng chùm tia của đầu báo.

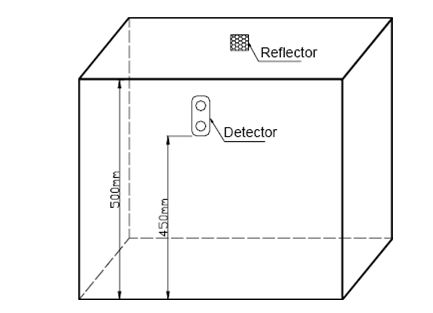

Cụ thể: Khi chiều cao không quá 5m thì đầu báo, tấm phản xạ phải được lắp trên hai bức tường đối diện nhau và cách trần 0.5m. Như hình 1

Hình 1

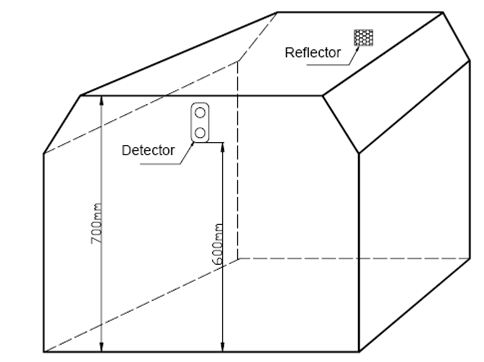

Khi chiều cao từ 5m đến 8m, đầu báo và tấm phản xạ phải được lắp trên hai bức tường đối diện nhau và cách trần từ 0.5m đến 1m. Như hình 2

Hình 2

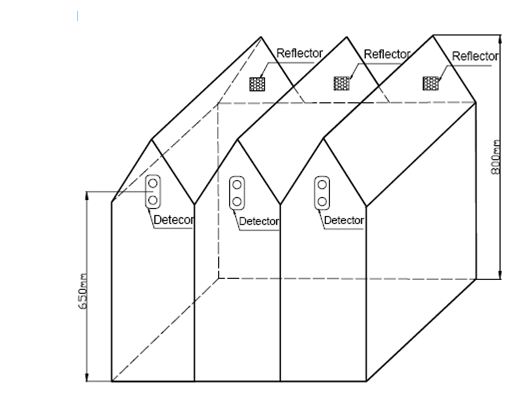

Khi chiều cao lớn hơn 8m, mái có đỉnh nhọn không trần, đầu báo và tấm phản xạ phải lắp trên hai bức tường đối diện nhau cách sàn 8m, chắc chắn rằng khoảng cách giữa đầu báo, tấm phản xạ với đỉnh cao nhất của toà nhà phải lớn hơn 0.5m, như hình 3

Hình 3

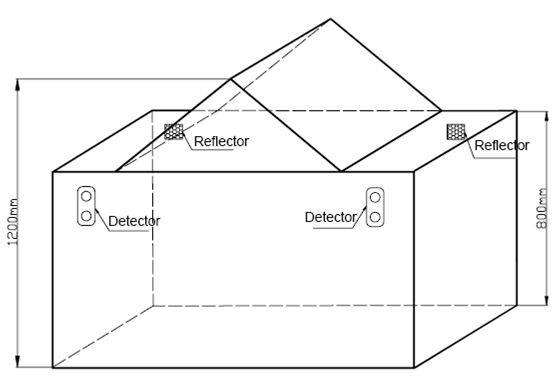

Với cấu trúc nhà mái chữ A chiều cao khoảng 8m, đầu báo và tấm phản xạ phải được lắp trên hai bức tường đối diện nhau cách đỉnh mái 1.5m, như hình 4

Hình 4

- Nếu tường bao quanh toà nhà bằng kính hoặc nhựa trong suốt, phải lắp đầu báo trên tường phía nam hoặc phía bắc. Nếu đầu báo không thể lắp ở hướng bắc thì hãy lắp đầu báo ở hướng tây. Mục đích để ánh sáng mặt trời không thể đến đầu báo sau khi đã phản xạ.

- Thiết lập chiều dài giữa đầu báo và tấm phản xạ: Trước khi cài đặt, cần phải thiết lập khoảng giữa đầu báo và tấm phản xạ trước tiên.Khi khoảng cách từ 40m đến 100m phải thiết lập dạng đầu báo là 54 (mặc định).

- Khi khoảng cách từ 8m đến 40m phải thiết lập dạng đầu báo là 53.

Các bước lắp đặt đầu báo beam

Xác định vị trí để triển khai lắp đặt

• Canh thẳng hàng đầu báo và tấm phản xạ trên hai bức tường đối diện nhau.
• Sử dụng ống đi hệ thống dây diện phải được giữ chắc chắn
• Đầu báo khói có thể gắn nổi trên tường với: đế âm tường, đế gắn nổi.
• Đế đầu dò phải được đặt trong hộp box ở vị trí bằng phẳng trên bức trường.
• Khoan 2 con vít để giữ cố định hộp box.
• Luồng dây qua một cái lỗ đã được làm sẵn và phải đảm bảo rằng chiều dài của dây phải đủ cho việc kết nối.
• Phải điều chỉnh đế dầu dò trên bức tường với 2 bulông và vòng đệm phẳng.

Dây lắp đặt bề mặt ống

• Đặt khung lắp ở vị trí có ý định cài đặt máy dò; dấu các vị trí của bốn lỗ của khung gắn trên tường.
• Khoan các lỗ trên các vị trí được đánh dấu, và vặn ∅6 nhựa bu lông mở rộng trong.
• Sửa chữa khung gắn trên tường với bốn ∅6 bu lông mở rộng nhựa và vòng đệm phẳng.
• Tháo nắp trên của máy dò; luồn dây qua lỗ dây trong và lỗ knock-off, đảm bảo chiều dài của dây dẫn bên thuận tiện cho việc kết nối.
• Sửa chữa đế đầu dò với hai M4 x 10 bu lông và vòng đệm phẳng .

Gắn kết các phản xạ

Các phản xạ phải được đặt đối diện với máy dò. Khi khoảng cách giữa các máy phát hiện và phản xạ là hơn 8m (ít hơn hoặc bằng 40m), một phản xạ là đủ. Khi khoảng cách là hơn 40m (nhỏ hơn hoặc bằng 100m), bốn gương phản xạ cần thiết.

Hai ∅6 bu lông mở rộng nhựa là cần thiết để gắn gương phản xạ. Kích thước lắp đặt được thể hiện trong Fig.11a. Nếu bốn gương phản xạ cần, đặt chúng liền mạch.

Thử đầu báo sau khi lắp đặt

Khi đầu báo hoạt động tốt, đèn xanh nháy trên cả đầu thu và đầu phát, chúng ta thử đầu báo cháy. Có hai cách thử đầu báo cháy:

Cách 1: Thử bằng lưới thử đầu báo

Cách 2: Thử bằng khói (không thử bằng khói thuốc vì nồng độ khói ít không đủ kích hoạt đầu báo).

Để thử đầu báo bằng khói, ta cần một cái chậu kim loại lớn. Bên trong chậu, cho nhiều giẻ vụn đốt cháy. Sau đó, dập tắt lửa để khói bốc liên tục bay qua đầu báo ít nhất 30 giây thì đầu báo sẽ kích hoạt báo cháy.

Khi báo cháy, đèn LED trên đầu thu sáng đỏ.
