Cấu tạo, cách hoạt động của vật tư chữa cháy van điện từ

Van điện từ là một thiết bị chữa cháy cơ điện được sử dụng để kiểm soát dòng chảy chất lỏng hoặc chất khí. Có tác dụng dập tắt đám cháy khi có hỏa hoạn sảy ra.

Van điện từ được điều khiển bởi điện thế 220V hoặc 24V được điều hành thông qua một cuộn dây. Khi quận dây được cấp điện một từ trường được tạo ra, tác động lên thành của pitong và làm pittong di chuyển. Tùy thuộc vào từng thiết kế của van mà pittong có thể đóng hoặc mở. Khi dòng điện được căt, van sẽ trở về trạng thái ban đầu.

Vật tư chữa cháy van điện từ phổ biến có 2 cổng: một cổng vào và một cổng ra. Thiết kế đặc biệt, cao cấp có thể có ba hoặc nhiều cổng hơn. Khi có vật tư PCCC van điện từ sẽ làm cho tự động hóa các kiểm soát chất lỏng và khí.

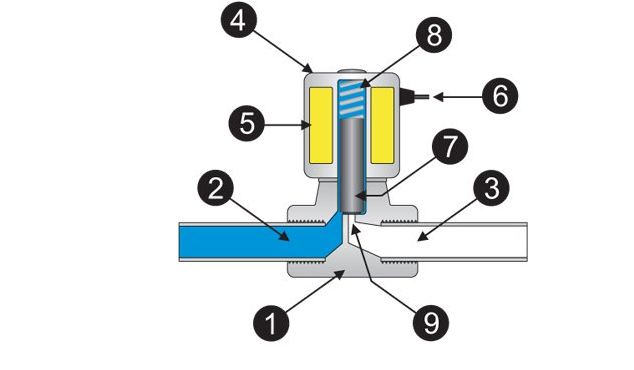

Cấu tạo của van điện từ

Cấu tạo của van điện từ

1: Thân van: bằng đồng hoặc inox
2: Môi chất: Chất lỏng hoặc khí.
3: Ống rỗng: chưa có lưu chất qua
4: Vỏ ngoài quận hít. Bảo vệ nguồn điện.
5: Cuộn từ
6: Dây kết nối với nguồn điện bên ngoài
7: Trục van làm kín
8: Lò xo
9: Khe hở giúp lưu chất đi qua.

Phân loại van điện từ

Phân theo chức năng van

Van điện từ thường đóng

Là van mà khi chưa cung cấp điện thì van sẽ luôn đóng. Và khi có điện van sẽ tự sinh ra lực từ tường từ cuộn dây và làm cho van mở. Nếu muốn duy trì trạng thái mở này bạn phải cung cấp điện liên tục cho van. Và khi điện ngắt van sẽ trở về trạng thái đóng như ban đầu.

Van điện từ thường đóng là loại vật tư pccc rất thông dụng trên thị trường. Vì thực tế chúng ta cũng có thể thấy rằng không chỉ van điện từ mà còn nhiều loại van thông thường khác cũng thường ở vị trí đóng nhiều hơn vị trí mở.



Phân loại van điện từ



Van điện từ thường mở

là van điện từ mà khi chưa cấp điện van sẽ mở ra. Còn khi cấp điện vào van sẽ giúp cuộn dây tạo một lực đẩy, đẩy pittong xuống đóng lại van.

Loại van điện từ này rất ít trên thị trường vật tư chữa cháy do nhu cầu sử dụng ít. Chỉ khi nào trường hợp bất đắt dĩ, do thiết kế mởi phải sử dụng loại van này.

Phân loại theo vật liệu chế tạo van

Van điện từ đồng

Đây là loại phổ biến nhất và cũng là loại thông dụng nhất.  Sản phẩm cũng đa dạng nhất và sử dụng được trong nhiều môi trường khác nhau.

Van điện từ inox

Thường được sử dụng trong các môi trường đặc trừng như nước thải, cống,…

Van điện từ nhựa

Loại này thường đươc sử dùng trong môi trường không khí bên ngoài. Có khả năng chịu được ăn mòn cao.

Phân loại theo điện áp

Trên thị trường vật tư thiết bị chữa cháy hiện nay có 3 loại điện áp chính:

Điệp áp 220V

Điện áp phổ biến ở VN. Nguồn cung cấp tiện lơi ở nhiều vị trí khác nhau.

Điện áp 110V

Ít được sử dụng do ở VN điện áp này không được phổ biến.

Điện áp 24V

An toàn cho người sử dụng. Tuy nhiên phải có thiết bị để chuyển thành điện áp 24v.

Phân loại theo kiểu lắp đặt

Kiểu Ren – rắc co

Đây là loại phổ biến nhất, dùng cho các size bé từ DN10 đến DN50

Kiểu lắp bích

Dùng cho các size lớn từ DN50 đến DN150 .

Ứng dụng của thiết bị chữa cháy van điện từ

Van điện từ được ứng dụng trong rất nhiều các lĩnh vực công nghiệp, dân dụng… được sử dụng rộng rãi nhất là trong các lĩnh vực liên quan đến khí nén và chất lỏng, là một vật tư quan trọng trong thiết bị chữa cháy… Nhiệm vụ của chúng là đóng, mở, phân chia, trộn lẫn khí nén từ máy nén khí hoặc từ dầu thủy lực từ bơm thủy…
